Инструкция по монтажу дверей Gorizont

Размеры скрытого дверного блока, открывание на себя

Подготовка проёма

Подготовьте проём прямоугольный, вертикальный, без наплывов раствора и без торчащих проводов.
Скрытая дверь предназначена только для ровных отремонтированных стен с отклонением от вертикали не больше 1 мм на погонный метр.

В зоне открывания двери не должно быть неровностей напольного покрытия, которые препятствуют открыванию двери.
Высота проёма измеряется от чистового пола. Минимальная толщина стены 60мм.

Размеры дверного блока могут незначительно различаться в зависимости от производителя дверей

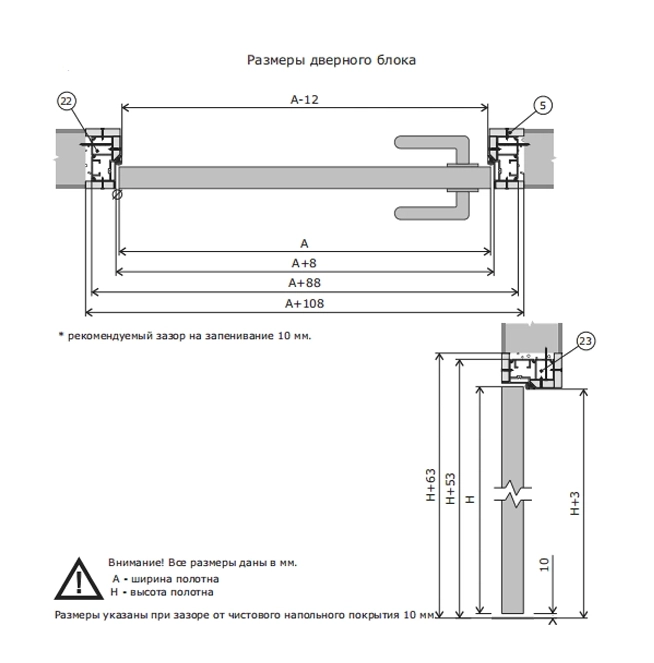

Размеры скрытого дверного блока, открывание на себя

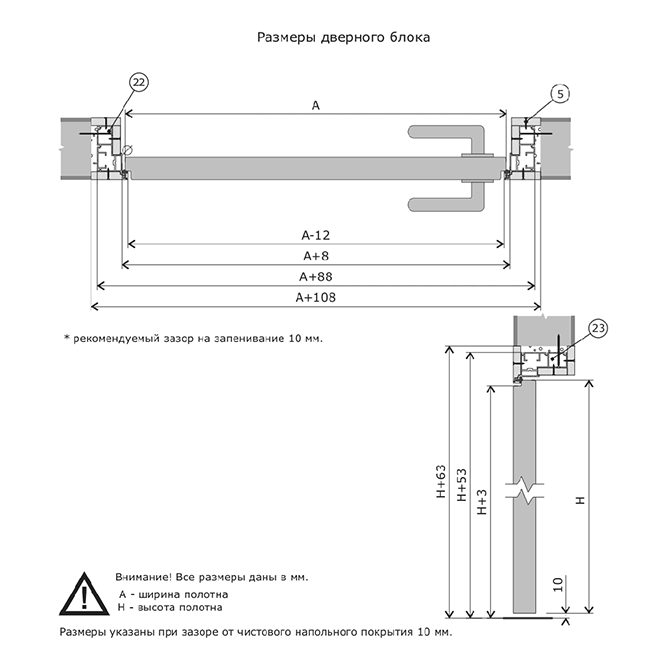

Размеры скрытого дверного блока, открывание от себя

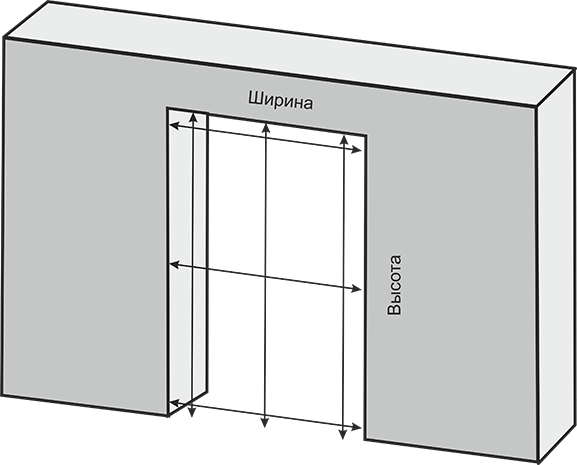

Проверьте соответствие ширины и высоты проёма дверному полотну.
Измерьте ширину и высоту минимум в 3 точках.

Размеры скрытых дверей

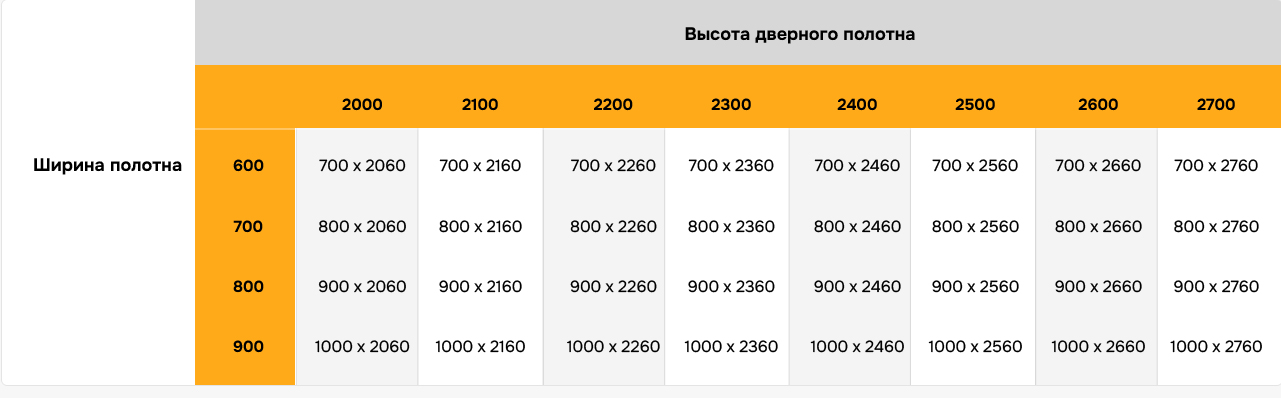

Таблица размеров дверей и проёмов

Важно! Все размеры указаны от чистового пола. Ширину и высоту проёмов можно сделать больше на 1-2 см. Меньше - не подходит.

Подготовка полов

В идеале скрытые двери устанавливаем на готовые напольные покрытия. Почему не на черновой пол:

Не эстетичный внешний вид: при монтаже напольного покрытия вероятность ровно обойти коробку сводится к минимуму.
Повреждения коробки: при монтаже напольного покрытия высока вероятность механических повреждений коробки. Из-за этого короб отклоняется от уровня, искривляется, появляются механические повреждения, сбивается регулировка скрытых петель.

Установка дверного блока на черновой пол
Распространённые случаи:

После укладки напольного покрытия выяснилось, что пол поднялся меньше, чем предполагалось. В результате дверной короб висит в проеме и со временем проседает.
После укладки напольного покрытия выяснилось, что пол поднялся больше, чем предполагалось. В следствии чего рабочие пытаются срезать, шлифовать скрытый короб или напольное покрытие. Теряется эстетичный внешний вид.
Так как в конструкции не обеспечена полноценная опора на пол для дверного блока, в процессе эксплуатации он начинает проседать, что приводит к образованию трещин в прилегающей отделке со временем.

Пол поднялся меньше, чем предполагалось
Дверной блок на черновой пол устанавливается под ответственность заказчика

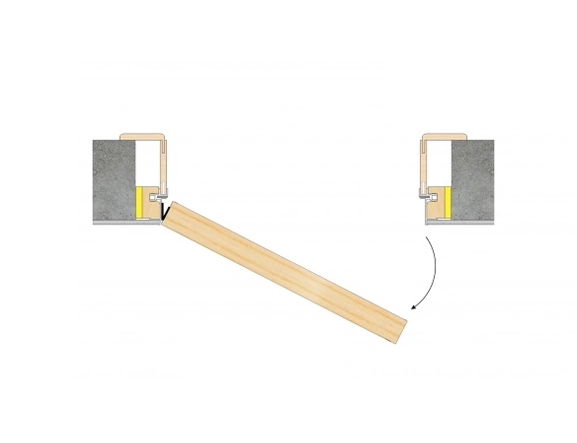

Открывание скрытых дверей. Стандартное и обратное.

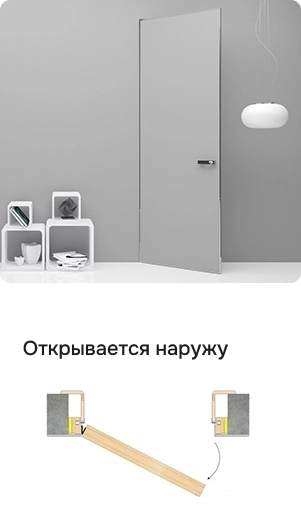

Дверь стандартного открывания (на себя) может открываться на 180°. Скрытая дверь, открывание на себя.

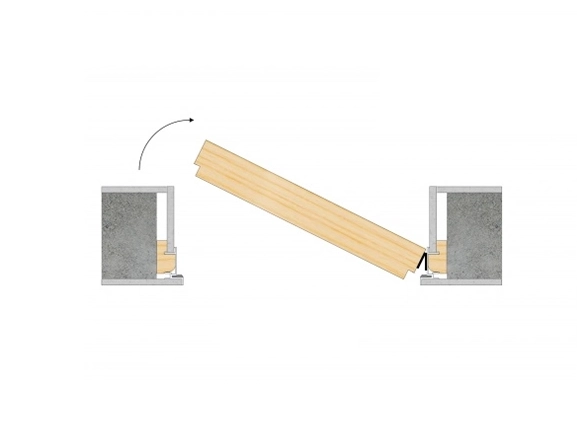

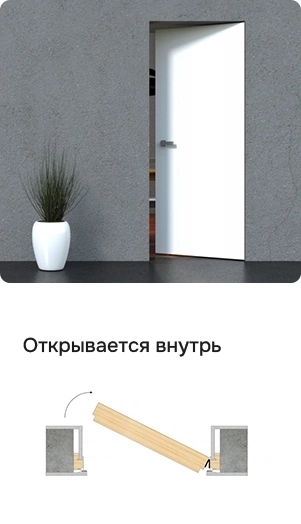

Угол открывания двери внутреннего открывания (от себя) ограничен откосом и составляет 90°. Скрытая дверь обратного открывания.

Откосы

Внутренний откос формируется после установки дверного блока.
Не облагораживайте внутреннюю часть проёма плиткой до установки скрытой двери.

Дальнейшая отделка стены зависит от технологии отделочных работ. При самой распространенной отделке стены под штукатурку, покраску, обои используются следующие материалы:

армирующая сетка,
штукатурка,
шпаклевка,
грунтовка.

Поскольку стена толще короба и полотно с внутренней стороны утоплено относительно стены, формируется откос. В коробке специальный паз, который предусматривает установку в него:

гипсокартона,
плитки,
стеновых панелей,
сформировав таким образом откос.

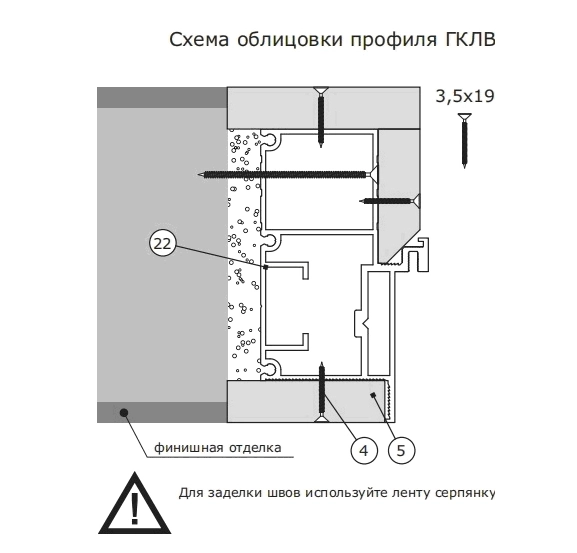

Схема откосов, открывание на себя

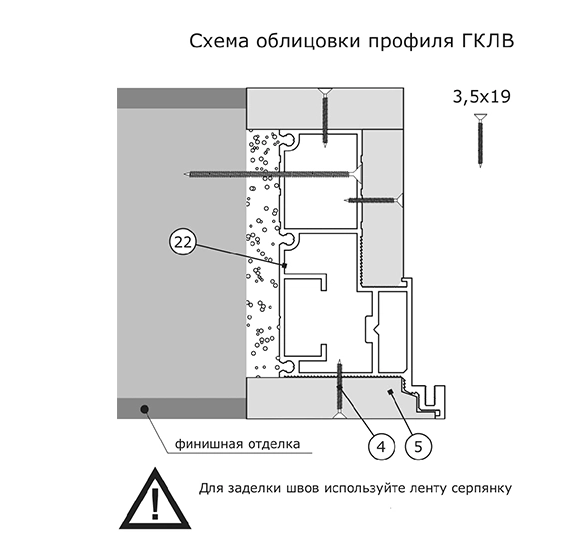

Схема откосов, открывание от себя

Схема порожков

Схема порогов, открывание на себя

Схема порогов, обратное открывание

Декоративное покрытие

Не крепите на дверь такие стеновые панели, которые увеличивают суммарный вес полотна до 50 кг или более.

Для дверей высотой от 2400 до 2700 мм, вес декоративного покрытия не должен превышать 5 кг.
Для дверей высотой до 2400 мм, вес декоративного покрытия не должен превышать 7 кг.

Превышение допустимого веса приводит к выходу из строя скрытых петель или к необходимости

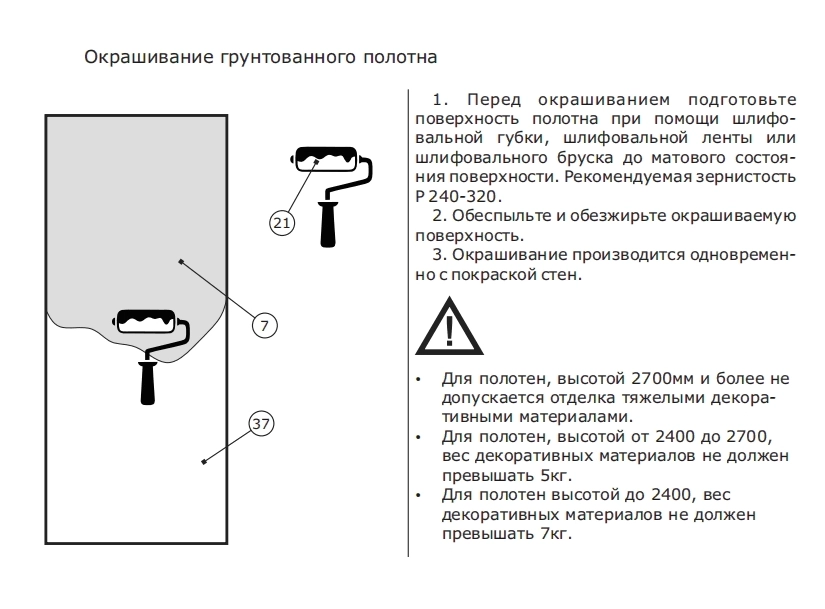

Покраска скрытых дверей

Перед окрашиванием грунтованного полотна производитель рекомендует подготовить поверхность при помощи шлифовальной губки или шлифовального бруска до матового состояния поверхности.

Окрашивайте дверь одновременно с покраской стен.

Ручку можно демонтировать, либо снять декоративную накладку, а саму ручку закрыть малярной лентой.
